Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хотел бы рассказать Вам об ошибке при подключении трехфазного электросчетчика, которую я буквально на днях устранил на одной из высоковольтных подстанций.

Ошибка довольно распространенная, поэтому я и решил написать о ней отдельную статью. В общем дело было так.

Отдел учета и планирования энергоресурсов на нашем предприятии передал замечание, что на одном из фидеров имеется недоучет.

Приведу данные об электроустановке.

Распределительное устройство типа КРУ, т.е. комплектное. Напряжение электроустановки 10 (кВ).

nagruzka_transformatora_napryazheniya_ntmi-10_нагрузка_трансформатора_напряжения_нтми-10_1

С ячейки №11 (см. схему) с помощью силового кабеля ААШВ (3х120) запитан силовой масляный трансформатор мощностью 1000 (кВА).

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_1

Как видите, на выкатном элементе (каретке) установлен высоковольтный масляный выключатель ВМПЭ-10 номинальным током 630 (А) с электромагнитным приводом ПЭВ-14.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_4

Кстати, привод ПЭВ-14 достаточно надежный и легко-эксплуатируемый по сравнению с теми же ВИЕЮ-30, ПЭВ-2 или ПС-10. Правда привод ПЭ-11 все равно в моем рейтинге занимает самое первое место.

nemeckie_razemy_harting_немецкие_разъемы_хартинг_7

nemeckie_razemy_harting_немецкие_разъемы_хартинг_8

Трехфазный счетчик ПСЧ-4ТМ.05М.01 установлен на двери релейного отсека КРУ-10 (кВ). Там же установлены амперметр и светодиодная лампа «Блинкер не поднят», символизирующая о срабатывании предупредительной или аварийной сигнализации на данном фидере.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_2

Счетчик ПСЧ-4ТМ.05М.01 подключен через трансформатор напряжения НТМИ-10 (про НТМИ-10 более подробно читайте здесь), установленный на сборных шинах КРУ (ячейка №15), и два трансформатора тока ТПЛ-10 с коэффициентом 150/5, установленных в кабельном отсеке КРУ, соответственно, в фазах А и С (схема неполной звезды).

Надеюсь, что Вы помните цветовую маркировку шин и проводов в трехфазной сети!? Легко-запоминающаяся аббревиатура «ЖЗК»: желтый цвет — фаза А, зеленый цвет — фаза В, красный цвет — фаза С.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_3

Такую схему подключения я уже подробно рассматривал в одной из своих статей (вот ссылочка). Здесь же речь пойдет несколько о другом.

Итак, перейдем непосредственно к нашей проблеме недоучета.

В первую очередь я решил снять векторную диаграмму, причем не с помощью, недавно приобретенного, вольтамперфазометра ПАРМА ВАФ-А(М), а непосредственно через программу «Конфигуратор».

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_5

Актуальную версию программы «Конфигуратор» и прочие драйверы можно скачать с официального сайта Нижегородского научно-производственного объединения имени М.В.Фрунзе (nzif.ru), в зависимости от комплектации Вашего ПК или ноутбука.

Вот изначальный вид векторной диаграммы.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_6

По ней отчетливо видно, что вектор тока фазы А (желтого цвета) находится явно не на своем месте (значительно опережает вектор напряжения фазы А), т.е. он как-бы перевернут на 180°, что и подтверждается отрицательной активной мощностью «-13,79 (Вт)» (выделил красной окружностью). Вектор тока фазы В тоже опережает вектор напряжения фазы В, но это по причине тока в фазе А, т.к. фаза В здесь мнимая (схема неполной звезды).

Вектор полной мощности находится в нижнем IV квадранте: активная мощность имеет положительный характер Р=21,58 (Вт), а реактивная — отрицательный Q=-27,82 (ВАР). Это означает то, что реактивная энергия на этом фидере как-бы генерируется. Так быть не должно, ведь это обычный трансформаторный фидер и никаких компенсирующих устройств на этой отходящей линии нет.

Старшему мастеру оперативного персонала я подал заявку на вывод фидера в ремонт, потому что в любом случае нужен доступ к трансформаторам тока. Оперативный персонал, согласно задания наряда-допуска, подготовил рабочее место: отключил масляный выключатель, выкатил каретку, включил заземляющие ножи на кабель 10 (кВ), а также выполнил все остальные необходимые технические мероприятия. Более подробно и наглядно о технических мероприятиях я рассказывал в статье про вывод в ремонт масляного выключателя, правда в распределительном устройстве КСО, а не КРУ, но суть одинаковая.

После этого оперативный персонал произвел первичный допуск нашей бригады на подготовленное рабочее место по наряду-допуску.

dopusk_brigady_k_rabote_v_elektroustanovkax_po_naryadu_допуск_бригады_в_электроустановках_по_наряду_4

И вот только после всех описанных выше обязательных организационных и технических мероприятий мы приступили к поиску неисправности в цепях подключения электросчетчика.

Напомню, что схема соединения трансформаторов тока — неполная звезда. Вот схема токовых цепей подключения счетчика. Также в цепях учета установлен амперметр (РА) и преобразователь тока для устройства телемеханики.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_7

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_8

Сначала мы с коллегами решили прозвонить вторичные цепи от трансформаторов тока до самого первого клеммника в релейном отсеке.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_9

Вторичная коммутация трансформатора тока фазы А выполнена проводами черного цвета.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_10

Напомню, что у трансформатора ТПЛ-10 имеются две вторичные обмотки. Одна используется для цепей учета (сюда могут также подключаться амперметры, ваттметры, фазометры, различные преобразователи тока и мощности для систем телемеханики, и т.п.), а другая обмотка — применяется исключительно для цепей релейной защиты. Нас интересует только первая обмотка (мы называем ее измерительной), которая обозначается, как 1И1 и 1И2.

Вторичная коммутация трансформатора тока фазы С выполнена проводами синего цвета.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_11

Для этого отключаем провода от обмоток трансформаторов тока и с клеммника, и прозваниваем жилы в следующем порядке:

  • А421 (И1 на ТТ фазы А) - А421 (на клеммнике)
  • O421 (И2 на ТТ фазы А) - О421 (на клеммнике)
  • С421 (И1 на ТТ фазы С) - С421 (на клеммнике)
  • O421 (И2 на ТТ фазы С) - О421 (на клеммнике)

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_13

На клемнике провода О421 от разных ТТ соединяются между собой с помощью перемычки и далее на испытательную коробку (КИП) идет уже общий нулевой провод О421, а также два фазных провода А421 и С421.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_15

Заземление вторичных цепей трансформаторов тока — это обязательное условие и должно выполняться в одной точке (ПУЭ, п.3.4.23).

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_27

Точка заземления может быть, как непосредственно у трансформаторов тока, т.е. в кабельном отсеке КРУ, так и на ближайшем клеммнике, т.е. в релейном отсеке, как в нашем случае.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_12

Прозвонка показала, что маркировка и схема подключения вторичных цепей трансформаторов тока правильная.

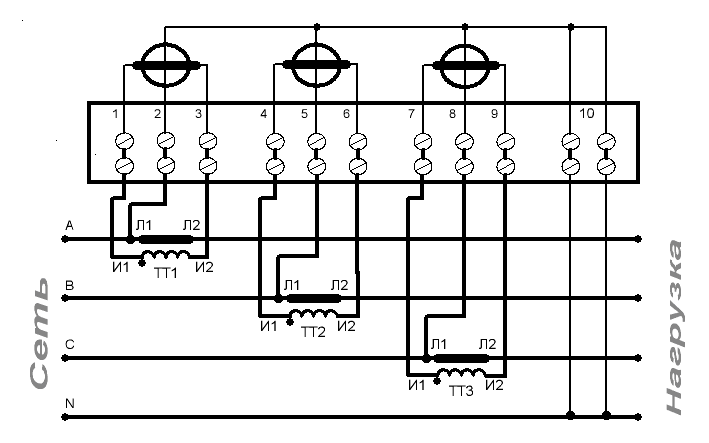

Теперь осталось проверить маркировку первичных выводов трансформаторов тока (Л1-Л2) по отношению к источнику питания и друг другу.

Питание на трансформаторы тока подходит снизу (с нижних разъемов выкатного элемента), поэтому там и должен быть расположен вывод Л1. Отходящий силовой кабель подключается сверху на вывод Л2.

На фазе С трансформатор тока установлен в прямом направлении (Л1-Л2).

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_16

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_17

Маркировка первичной обмотки (Л1-Л2) находится с правой стороны и из-за силового кабеля трудно было подлезть к трансформатору тока на фазе А, поэтому пришлось воспользоваться зеркалом.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_14

Не удивительно, когда обнаружилось, что на фазе А трансформатор тока установлен наоборот по отношению к фазе С, ну и соответственно, к источнику питания.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_18

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_19

Т.е. на фазе С трансформатор тока установлен в прямом направлении (Л1-Л2), а на фазе А — в обратном (Л2-Л1). Хотя внешне кажется, что они абсолютно одинаковые: первичные выводы изогнуты в одну сторону, вторичные выводы расположены с одной и той же стороны.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_20

Ладно, с этим разобрались.

Тогда дело остается за малым — это изменить направление тока во вторичной обмотке фазы А, т.е. А421 подключить на клемму 1И2, а О421 — на клемму 1И1, т.е. поменять местами провода.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_21

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_22

Готово.

После этого, на всякий случай, я решил измерить следующие параметры обоих трансформаторов тока.

1. Омическое сопротивление вторичных цепей ТТ (измерительная обмотка и обмотка для релейной защиты).

  • Rизм.А = 0,37 (Ом)
  • Rизм.С = 0,36 (Ом)
  • Rрел.А = 0,38 (Ом)
  • Rрел.С = 0,38 (Ом)

2. Сопротивление изоляции вторичных цепей ТТ

  • Rизол.изм. = 100 (МОм)
  • Rизол.рел. = 200 (МОм)

3. Вольтамперная характеристика (ВАХ) трансформаторов тока

Снял ВАХ у измерительных обмоток (1И1-1И2) каждой фазы. Для этого, естественно, что нужно отключить заземление вторичных обмоток.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_23

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_24

У обмоток для релейной защиты (2И1-2И2) ВАХ снимать не стал, т.к. эти работы будут производиться отдельно, согласно имеющегося у нас графика ППР.

4. Коэффициент трансформаторов тока

С помощью устройства РЕТОМ-21 навел на первичную сторону ТТ ток величиной 120 (А), а с помощью амперметра измерил ток во вторичной обмотке и он составил 4 (А) — это значит, что коэффициент трансформации равен 30.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_25

5. Заключение

Сделал заключение, что трансформаторы тока со вторичными цепями исправны и фидер можно вводить в работу. Подал заявку мастеру оперативной службы на сборку силовой схемы.

После включения силового трансформатора в работу под небольшую нагрузку, аналогично, с помощью программы «Конфигуратор» снял векторную диаграмму — она получилась правильная и «красивая», как и должна была быть изначально.

oshibka_v_podklyuchenii_elektroschetchika_ошибка_в_подключении_электросчетчика_26

Общий вектор полной мощности теперь располагается в нужном первом квадранте. Токи фаз также на своих местах с нормальными углами сдвига.

На этом все, спасибо за внимание. Будьте внимательны при установке трансформаторов тока и не допускайте подобных ошибок — соблюдайте полярность вторичных выводов по отношению к первичным.

P.S. Кстати, могу более подробно рассказать в отдельных своих статьях о проверке трансформаторов тока со схемами, графиками, анализом и т.п. Кому интересно — дайте знать в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:
